Análise técnica e prática para adequação de queimadores a gás, óleo e biomassa
1. Introdução: O “Velocímetro” da sua Chaminé
Imagine que você está dirigindo em uma rodovia. Existem placas indicando a velocidade máxima permitida para garantir a segurança de todos. Se você ultrapassar esse limite, o radar registra a infração e a multa chega. Na indústria, a Resolução CONAMA 436/2011 funciona exatamente como esse radar, mas em vez de velocidade, ela mede a “sujeira” que sai pela chaminé da sua caldeira ou forno. Para quem não é especialista em química ou engenharia, falar em “emissões atmosféricas” pode parecer complexo. No entanto, o conceito é simples: todo processo de queima (combustão) gera gases. Alguns desses gases são inofensivos, mas outros podem causar doenças respiratórias e danos ao meio ambiente. A CONAMA 436 define o limite máximo de “sujeira” que cada tipo de combustível pode lançar no ar.
2. O que é a Resolução CONAMA 436/2011?
Publicada pelo Conselho Nacional do Meio Ambiente, esta norma estabelece os limites máximos de emissão de poluentes atmosféricos para fontes fixas (chaminés industriais) instaladas ou com pedido de licença de instalação anteriores a 02 de janeiro de 2007. Ela é o complemento da CONAMA 382/2006, que foca em fontes mais novas.

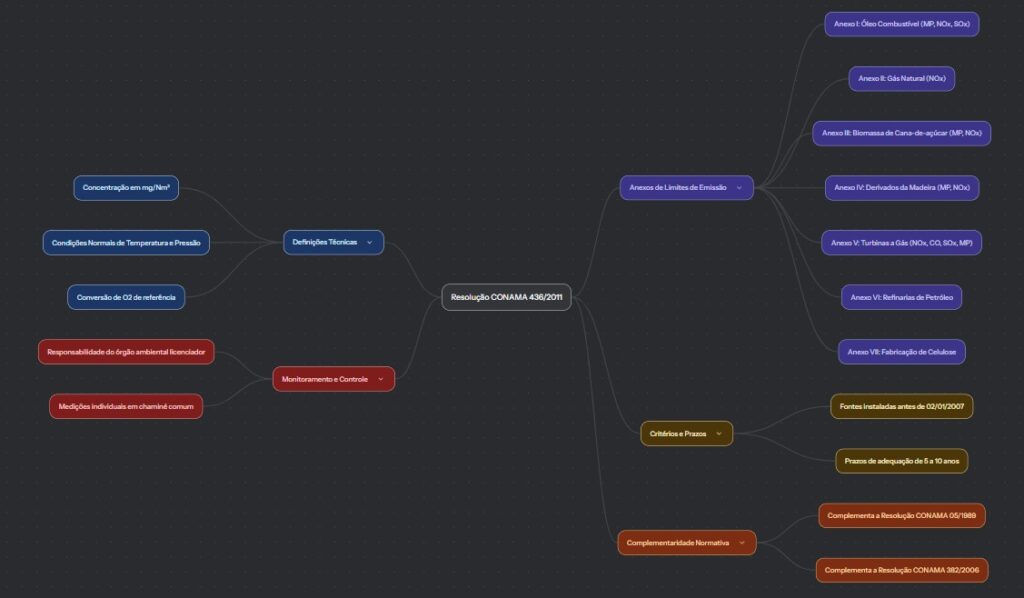

INFOGRÁFICO: Mapa Mental da Estrutura da Norma CONAMA 436/2011
3. Os Poluentes Regulados: O que estamos medindo?
A norma foca em quatro vilões principais da qualidade do ar. Entendê-los ajuda a saber o que está errado na regulagem do seu queimador:
Material Particulado (MP): É a famosa “fumaça preta” ou fuligem. São partículas sólidas minúsculas que, se em excesso, indicam que o combustível não está queimando totalmente (desperdício de dinheiro).
Óxidos de Nitrogênio (NOx): Gases invisíveis formados em altas temperaturas. São responsáveis pelo “smog” fotoquímico e problemas pulmonares graves.
Óxidos de Enxofre (SOx): Causadores da chuva ácida. Estão presentes principalmente na queima de óleos combustíveis pesados e carvão.
Monóxido de Carbono (CO): Um gás tóxico e incolor que indica má mistura de ar e combustível no queimador.
4. Como a Norma Funciona: Unidades e Regras
Para entender se você está dentro da lei, você precisa conhecer três conceitos fundamentais:
4.1. A Unidade mg/Nm³
As emissões são medidas em miligramas por metro cúbico normal. Imagine um balão de 1 metro de largura, altura e profundidade. A norma diz quantos miligramas de “sujeira” podem existir dentro desse balão de gás que sai da chaminé.
4.2. O Teor de Oxigênio (O²) de Referência
Para evitar que alguém “dilua” a fumaça jogando ar puro na chaminé para baixar a concentração, a norma exige que todos os cálculos sejam corrigidos para um valor padrão de Oxigênio. Se você queima gás, o padrão é 3%. Se queima biomassa, é 8% ou 13% dependendo do caso.
4.3. Faixas de Potência
Quanto maior a sua caldeira, mais rigorosa é a norma. A potência é medida em MW (Megawatts térmicos). Se você tem o consumo em kg/h ou m³/h, deve converter usando o Poder Calorífico Superior (PCS) do combustível:
Abaixo, apresentamos os limites principais para fontes existentes. Note que os valores mudam conforme a potência térmica nominal da fonte.
5.1. Óleo Combustível
Poluente
Até 10 MW
> 10 a 70 MW
> 70 MW
MP (mg/Nm³)
350
250
100
NOx (mg/Nm³)
1600
1300
900
SOx (mg/Nm³)
5000
4000
2000

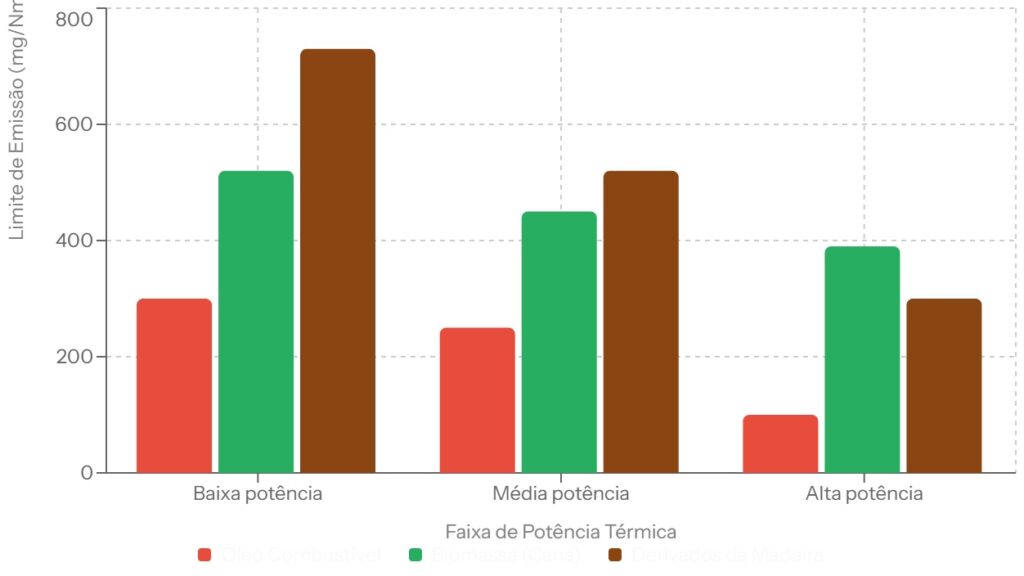

GRÁFICO 1: Limites de Material Particulado (MP) por Tipo de Combustível

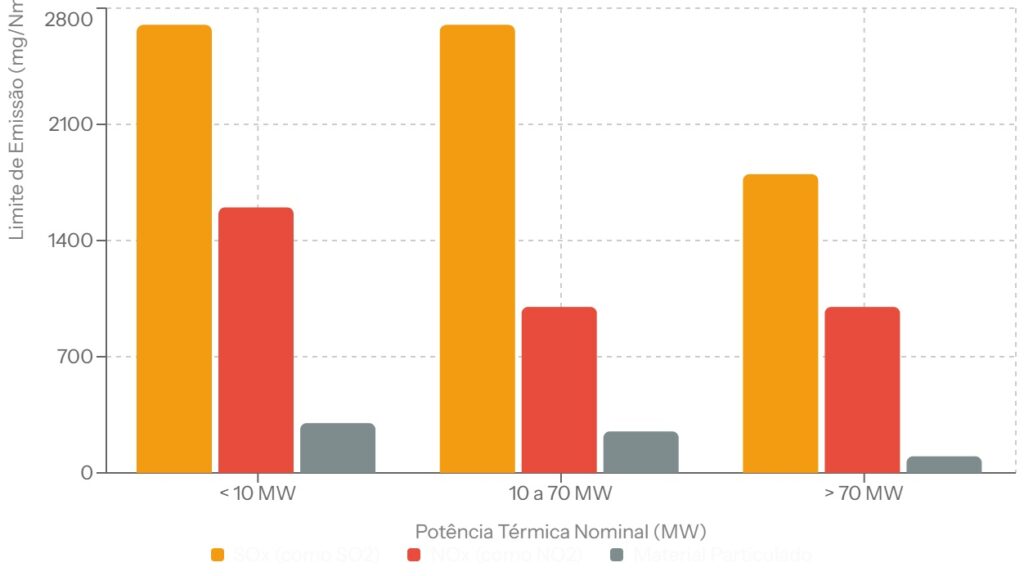

GRÁFICO 2: Limites de Emissão para Óleo Combustível por Potência Térmica
5.2. Gás Natural
Poluente
Até 10 MW
> 10 a 70 MW
> 70 MW
MP (mg/Nm³)
Isento
Isento
50
NOx (mg/Nm³)
700
600
320

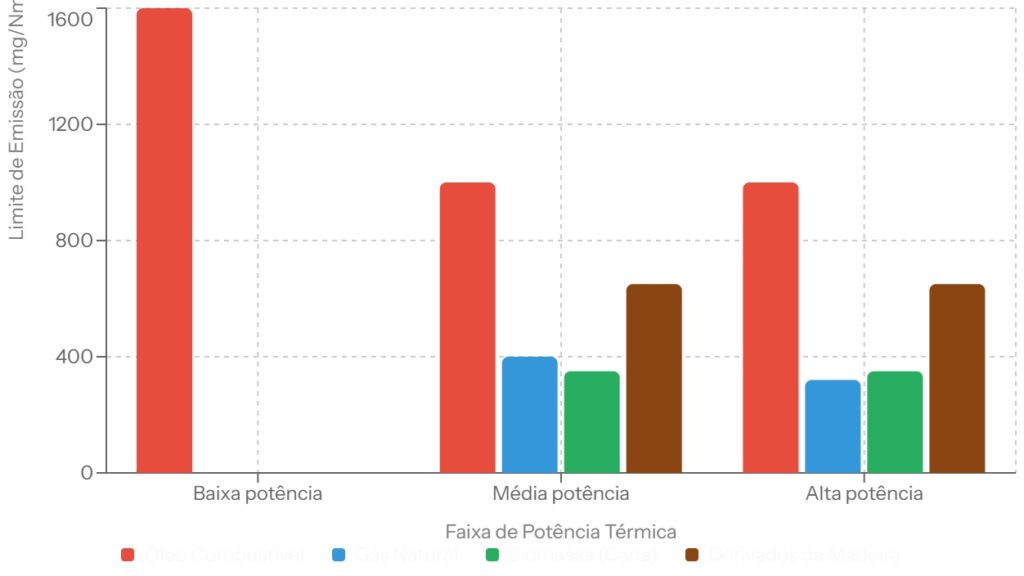

GRÁFICO 3: Limites de NOx por Tipo de Combustível
5.3. Biomassa (Bagaço de Cana)
Poluente
Até 10 MW
> 10 a 70 MW
> 70 MW
MP (mg/Nm³)
350
280
200
NOx (mg/Nm³)
–
–
650
5.4. Derivados da Madeira
Poluente
Até 10 MW
> 10 a 70 MW
> 70 MW
MP (mg/Nm³)
730
540
390
NOx (mg/Nm³)
–
–
650
5.5. Turbinas a Gás
Para turbinas, os limites de NOx são geralmente de 150 mg/Nm³ para gás natural e 300 mg/Nm³ para combustíveis líquidos, corrigidos a 15% de Oxigênio.
6. Como saber se o seu queimador está dentro da norma?
O profissional de manutenção ou o gestor ambiental deve seguir estes passos:
Realize a Medição Isocinética: Contrate um laboratório certificado para medir os gases na chaminé.
Verifique o Oxigênio Medido (O2med): O analisador de gases dará um valor (ex: 7%).
Aplique a Fórmula de Correção: Use a fórmula abaixo para converter o valor medido para o valor da norma: Ccorrigido = Cmedido * (21 – O²ref / 21 – O²2med)
Compare com a Tabela: Se o valor corrigido for menor que o limite da tabela na seção 5, você está conforme.
Cálculo de LEres (Chaminé Comum): Se você tem vários equipamentos em uma só chaminé, o limite é a média ponderada das potências.
7. O Risco do Descumprimento
Não estar em conformidade com a CONAMA 436/2011 não é apenas um problema ambiental, é um risco financeiro e jurídico. As penalidades incluem:
Multas Diárias: Podem chegar a valores astronômicos dependendo do estado e da gravidade.
Interdição: O órgão ambiental (como CETESB ou INEA) pode lacrar seu queimador.
Crime Ambiental: Baseado na Lei 9.605/1998, os diretores da empresa podem responder criminalmente.
8. Boas Práticas para Manter a Conformidade
Para garantir que sua indústria nunca seja multada, a PROBURNER recomenda:
Manutenção Preventiva: Limpeza de bicos, regulagem de dampers e verificação de filtros de ar.
Análise de Combustão Frequente: Tenha um analisador de gases portátil para checar o excesso de ar e o CO semanalmente.
Retrofit Low-NOx: Se o seu queimador é antigo, considere trocar por tecnologias modernas que reduzem a formação de NOx na chama.
Treinamento: Operadores bem treinados conseguem identificar visualmente quando a queima está desregulada.
9. Conclusão
A CONAMA 436/2011 é rigorosa, mas necessária para a sustentabilidade da indústria brasileira. Entender seus limites e monitorar seus equipamentos é o único caminho para evitar sanções e garantir a eficiência energética. Se o seu queimador está apresentando fumaça visível ou consumo excessivo, ele provavelmente está fora da norma.
A PROBURNER é especialista em adequação de sistemas de combustão às normas ambientais. Entre em contato para uma auditoria técnica e garanta a tranquilidade da sua operação.
10. Referências Bibliográficas
BRASIL. Conselho Nacional do Meio Ambiente – CONAMA. Resolução nº 436, de 22 de dezembro de 2011.
BRASIL. Conselho Nacional do Meio Ambiente – CONAMA. Resolução nº 382, de 26 de dezembro de 2006.
CETESB. Guia de Controle de Emissões Atmosféricas. São Paulo, 2020.
TURNER, W. C. Energy Management Handbook. 9th Edition, 2017.
PROBURNER. Manual Técnico de Operação de Queimadores Industriais.
ABNT. NBR 12065: Emissões atmosféricas – Determinação de material particulado.
EPA (Environmental Protection Agency). AP-42: Compilation of Air Pollutant Emissions Factors.
